Pacote HDMI Techconnect Faceplate 5 m

/ SAP:
  • Fim de vida April 2024

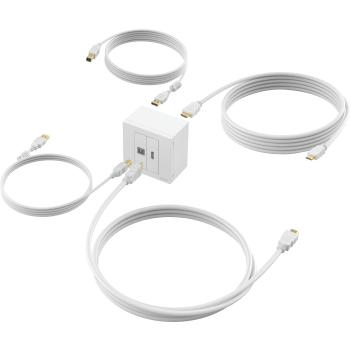

  • Pacote básico de placa frontal HDMI
  • Hardware de montagem: caixa de montagem única e moldura
  • Módulos: HDMI e USB 3.0
  • Cabos de entrada: HDMI de 3 m e USB
  • Cabos de saída: HDMI de 5 m e USB
Níveis de existências @ 26-abril-24
  • Total 0
TC3 Vista geral
TC3 Vista geral
Configure uma variação para este conjunto
  • Partilhar em
  • ou

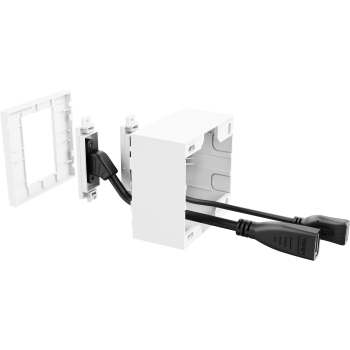

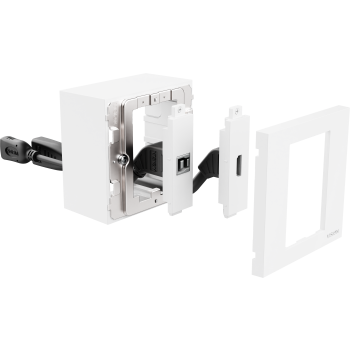

O Techconnect é a placa frontal audiovisual modular mais popular da Europa, projetada especialmente para instaladores de AV. É composto por uma "moldura" que se encaixa em uma caixa de montagem embutida, e em seguida, os módulos são fixados no lugar para completar a instalação. O Techconnect é baseado nos tamanhos padrão de caixas de montagem embutida no Reino Unido.

Este pacote inclui tudo o que os instaladores de AV profissionais precisam para a maioria das instalações básicas de projetores interativos ou displays. É um pacote simples que contém uma seleção básica de módulos como ponto de partida, além de cabos de entrada e saída.

Sabemos, com base em duas décadas de suporte aos nossos clientes, que a maioria dos problemas de conectividade é causada por cabos de entrada de baixa qualidade. Para aplicações normais de consumidores, um cabo de 2 ou 3 metros não precisa ser de alta qualidade, mas quando você introduz conexões e cabos mais longos, cada elo na cadeia de sinal precisa ser otimizado. Portanto, ao usar cabos Vision para entrada e saída, você sabe que a largura de banda do sinal será mantida.

Funcionalidades

  • Pronto para 4K

    Este sistema suporta 4K a 60 Hz. Observação: algumas combinações de tela e fonte podem não permitir 60 Hz devido à sensibilidade à degradação do sinal.

  • Módulos incluídos

    1 x HDMI
    1 x USB USB 3.0
    Conector tipo "A" na parte traseira (formato retangular)
    Conector tipo "B" na parte frontal (formato quadrado)

  • Cabos incluídos

    Cabos de entrada (da fonte para a placa frontal)
    3 m HDMI
    3 m USB

    Cabos de saída (da placa frontal para o display)
    5 m HDMI
    5 m USB

  • Montagem fácil

    O Techconnect é fácil de instalar e tem mais espaço atrás dos módulos para guardar cabos.

  • Espaço para etiquetagem

    A moldura é branca com um perfil entalhado, e possui 11 mm de espaço acima e abaixo dos módulos para etiquetas de informações ou identificação da empresa.

  • Mais resistente

    O Techconnect possui nervuras extras para reduzir a flexão dos módulos e o plástico não fica frágil. Eles foram projetados para durar toda a vida.

  • Módulos parafusados

    Os módulos têm uma aba que se encaixa na moldura na parte inferior, e depois algumas voltas dos parafusos pré-instalados trancam os módulos no lugar.

  • À prova de futuro

    Uma família de módulos funciona na mesma moldura, portanto, se você precisar fazer alguma alteração, é fácil.

  • Sem soldagem

    Placas frontais que requerem soldagem levam tempo para serem montadas no local e - mesmo para especialistas - criam um possível ponto de falha no sistema. Techconnect reduz os riscos durante uma instalação.

Componentes

Produtos relacionados

Especificações

  • DIMENSÕES DA CAIXA TRASEIRA

    86 x 86 x 45 mm

  • DIMENSÕES DA MOLDURA

    86 x 86 x 8 mm

  • DIMENSÕES DA CAIXA

    160 x 95 x 60 mm

  • PESO EMBALADO

    0,3 kg

  • COR

    Módulos e hardware de montagem: Branco
    Cabos: Branco

  • ESPECIFICAÇÕES DO MÓDULO HDMI

    Padrão HDMI: v2.0
    Espessura do condutor: AWG 26
    Resolução: 4K a 60 Hz (taxa de atualização dependente da combinação de fonte e exibição)
    Comprimento do cabo: 200 mm
    Material: ABS
    Dimensões: 64 x 21 mm (altura x largura)

  • ESPECIFICAÇÕES DO MÓDULO USB

    Padrão USB: USB 3.0
    Material: ABS
    Comprimento do cabo: 200 mm
    Dimensões: 64 x 21 mm (altura x largura)

  • ESPECIFICAÇÕES DO CABO USB

    USB Padrão: 2.0
    Largura de banda: 480 Mbit/s
    Espessura do condutor: AWG 28+24
    Diâmetro da bainha externa: 4,5 mm
    Material da bainha externa: PVC
    Material de isolamento: HDPE
    Conectores: banhados a ouro
    Blindagem: Mais de 65% de cobertura, trançada
    Proteção contra EMF: Núcleo de ferrite na extremidade do conector A

  • ESPECIFICAÇÕES DO CABO HDMI

    Padrão HDMI: v2.0 High Speed Categoria 2 com Ethernet
    Largura de banda: 340 MHz
    Taxa de transferência de dados: 18 Gbit/s
    Espessura do condutor: AWG 28
    Resolução: 4K a 60 Hz
    Diâmetro da bainha externa: 7,3 mm
    Conectores: banhados a ouro
    Blindagem: duplamente blindada
    Canal de retorno de áudio: sim

  • CONFORMIDADE

    RoHS, WEEE, CE

  • REFERÊNCIA PARA PEDIDO

    TC3-HPK5M [SAP: 8316002]

  • País de origem

    China

  • ISO

    ISO 9001:2015

TC3 Caixa de derivação com ficha simples, para montagem à superfície, modelo inglês

  • Cor

    branco

  • Material

    plástico ABS

  • Dimensões do produto

    86 x 86 x 45 mm / 3,39" x 3,39" x 1,77"

  • Peso do produto

    0,07 kg (0,15 lb)

  • Peso embalado

    0,07 kg (0,15 lb)

  • Dimensões da embalagem

    160 x 240 mm /6,3" x 9,4"

  • REFERÊNCIA PARA PEDIDO

    TC3 BACKBOX1G [SAP: 3446597]

  • País de origem

    China

  • ISO

    ISO 9001:2015

TC3 Caixilho com ficha simples, modelo inglês

  • Cor

    branco

  • Material

    plástico ABS

  • Dimensões do produto

    86 x 86 x 8 mm / 3,39" x 3,39" x 0,31"

  • Peso do produto

    0,04 kg (0,09 lb)

  • Peso embalado

    0,04 kg (0,09 lb)

  • Dimensões da embalagem

    120 x 200 mm /4,7" x 7,9"

  • REFERÊNCIA PARA PEDIDO

    TC3 SURR1G [SAP: 3446602]

  • País de origem

    China

  • ISO

    ISO 9001:2015

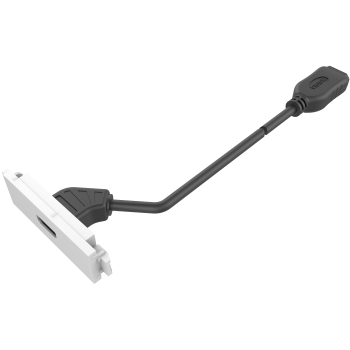

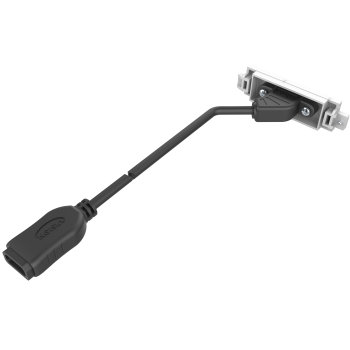

TC3 Módulo HDMI

  • Cor

    branco

  • Material

    plástico ABS

  • Dimensões do produto

    64 x 21 x 250 mm

  • Peso do produto

    0,1 kg

  • Peso embalado

    0,1 kg

  • Dimensões da embalagem

    120 x 200 mm

  • Espessura do condutor

    26 AWG

  • Comprimento do cabo

    200 mm

  • 4K @ 30 HZ

    O cabo de entrada pode ter até 3 m.
    O cabo de saída pode ter até 15 m de comprimento, mas a taxa de atualização pode precisar ser ajustada para 30 Hz para cabos com mais de 5 m (dependendo da fonte e do monitor).

  • REFERÊNCIA PARA PEDIDO

    TC3 HDMI [SAP: 3446573]

  • País de origem

    China

  • ISO

    ISO 9001:2015

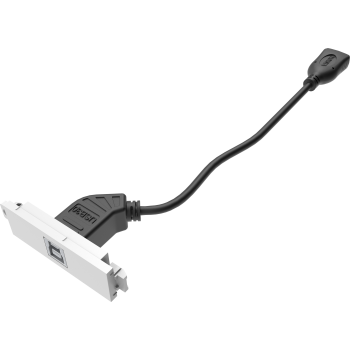

TC3 Módulo USB-B para USB-A

  • Cor

    branco

  • Material

    plástico ABS

  • Dimensões do produto

    64 x 21 x 45 mm / 2,52“ x 0,83" x 1,77" (altura x largura x profundidade)

  • Peso do produto

    0,1 kg (0,2 lb)

  • Peso embalado

    0,1 kg (0,2 lb)

  • Dimensões da embalagem

    120 x 200 mm / 4,7" x 7,9"

  • REFERÊNCIA PARA PEDIDO

    TC3 USBB [SAP: 3446581]

  • País de origem

    China

  • ISO

    ISO 9001:2015

Cabo USB 2.0 de qualidade branco, 5 m (16 pés)

  • ISOLAMENTO

    HDPE

  • REVESTIMENTO: PVC; DIâMETRO EXTERIOR

    4,5mm (0,18″)

  • ESPESSURA DO CONDUTOR

    28+24AWG

  • LARGURA DE BANDA

    480Mbit/s

  • BLINDAGEM

    > 65% de cobertura com blindagem

  • CONFORMIDADE

    RoHS, CE, FCC

  • PACKAGED WEIGHT

    0,22 kg (0,49 lb)

  • PACKAGED DIMENSION

    160 x 160 x 45 mm (6,3" x 6,3" x 1,8")

  • CABO USB 2.0 DE ALTA VELOCIDADE

  • Núcleo de ferrite e com blindagem entrançada na extremidade do conector A (computador), para blindar contra a interferência eletromagnética (EMF) e de RF

  • CONECTORES FOLHEADOS A OURO

  • REFERÊNCIA PARA PEDIDO

    TC2 5MUSB [SAP: 3004951]

  • País de origem

    China

  • ISO

    ISO 9001:2015

Cabo HDMI de qualidade profissional, branco, 5 m (16ft)

  • HDMI VERSãO

    v2,0 (4K @ 60Hz)

  • LARGURA DE BANDA

    340 MHz

  • DIâMETRO EXTERIOR REVESTIMENTO

    7,3 mm (0,29″)

  • ESPESSURA DO CONDUTOR

    28 AWG (American Wire Gauge)

  • PACKAGED WEIGHT

    0,35 kg (0,77 lb)

  • DIMENSÕES DA EMBALAGEM

    180 x 180 x 55 mm (7,1" x 7,1" x 2,17")

  • CONECTORES

    FOLHEADOS A OURO

  • Taxa de transferência de dados

    18 Gbit/s

  • Tipo de blindagem

    Blindagem dupla

  • Canal de retorno de áudio (ARC)

    sim

  • EM CONFORMIDADE COM 4K

  • HDMI 2.0 (CIRCUITO ATIVO NO CONECTOR HDMI)

    [EU SAP:3265165 / US SAP: 12939577]

  • REFERÊNCIA PARA PEDIDO

    TC2 5MHDMI [SAP: 2746863]

  • País de origem

    China

  • ISO

    ISO 9001:2015

Cabo HDMI de qualidade branco, 3 m (10ft)

  • HDMI VERSãO

    v2,0 (4K @ 60Hz)

  • LARGURA DE BANDA

    340 MHz

  • DIâMETRO EXTERIOR REVESTIMENTO

    7,3 mm (0,29″)

  • ESPESSURA DO CONDUTOR

    28 AWG (American Wire Gauge)

  • Peso embalado

    0,20 kg (0,44 lb)

  • Dimensões da embalagem

    160 x 115 x 40 mm (6,3" x 4,53" x 1,57")

  • CONECTORES

    FOLHEADOS A OURO

  • Taxa de transferência de dados

    18 Gbit/s

  • Tipo de blindagem

    blindagem dupla

  • Canal de retorno de áudio (ARC)

    sim

  • EM CONFORMIDADE COM 4K

  • HDMI 2.0 (CIRCUITO ATIVO NO CONECTOR HDMI)

    [EU SAP:3265165 / US SAP: 12939577]

  • REFERÊNCIA PARA PEDIDO

    TC2 3MHDMI [SAP: 3000666]

  • País de origem

    China

  • ISO

    ISO 9001:2015

Cabo USB 2.0 de qualidade branco, 3 m (10 pés)

  • ISOLAMENTO

    HDPE

  • REVESTIMENTO: PVC; DIâMETRO EXTERIOR

    4,5mm (0,18″)

  • ESPESSURA DO CONDUTOR

    28+24AWG

  • LARGURA DE BANDA

    480Mbit/s

  • BLINDAGEM

    > 65% de cobertura com blindagem

  • CONFORMIDADE

    RoHS, CE, FCC

  • PACKAGED WEIGHT

    0,12 kg (0,26 lb)

  • PACKAGED DIMENSION

    160 x 160 x 45 mm (6,3" x 6,3" x 1,8")

  • COR

    Cor de prata

  • CABO USB 2.0 DE ALTA VELOCIDADE

  • Núcleo de ferrite e com blindagem entrançada na extremidade do conector A (computador), para blindar contra a interferência eletromagnética (EMF) e de RF

  • CONECTORES FOLHEADOS A OURO

  • REFERÊNCIA PARA PEDIDO

    TC2 3MUSB [SAP: 3004700]

  • País de origem

    China

  • ISO

    ISO 9001:2015
